Histogrammes accolés (échelles différentes)

Comment parvenir à représenter, en deux histogrammes non superposés, deux séries qui ont des ordres de grandeur différents, donc des échelles distinctes sur les deux axes verticaux ?

On peut essayer de jouer avec les % de superposition, ou de faire un second histogramme séparé, sans remplissage, et de venir le coller sur le premier.
Ces solutions ne sont pas satisfaisantes
.
La procédure suivante offre un résultat beaucoup plus acceptable :



Au départ, on a les valeurs des abscisses en A, celles des séries y1 et y2 en B et C.
> insérer une colonne vide après la colonne B ;

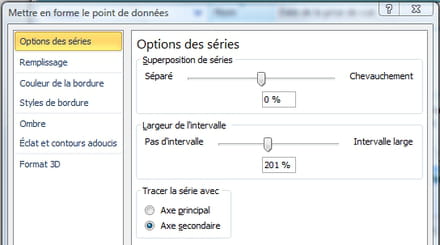

> affecter l'axe secondaire à la série y2 ;
> pour la série y2, fixer la largeur d'intervalle à 200% ;
> mettre pour la série y1 la superposition de séries à -100% (séparé) et la largeur d'intervalle à 0%

(pas d'intervalle).

-----------------
-----------------
http://cjoint.com/?BCBa2VAKygt
-----------------
-----------------
  • On a obtenu le même aspect que pour deux séries ayant le même axe des ordonnées, donc la même échelle ...

Cette fiche a été inspirée par une demande
de sygmajf99 exprimée le 26 mars 2012
.

Vos remarques sont les bienvenues.
