Créer une vue panoramique avec Hugin et AutoPano-Sift

Septembre 2016



Cet article va vous guider pour créer un panorama à partir de l'assemblage d'images prises individuellement.

Au lieu de créer les points de correspondance à la main, nous allons utiliser AutoPano-Sift.

Nous allons utiliser les logiciels suivants:
  • AutoPano-Sift: Donnez-lui toutes vos images en vrac, et il va trouver automatiquement des points de correspondance entre elles et donner ces informations à Hugin.
  • Hugin va récupérer ces informations, vous permettra de les ajuster au mieux si vous le souhaitez, et s'occupera d'effectuer les corrections de perspective.
  • Enblend va s'occuper d'affiner la jointure entre images afin qu'elle soit la moins visible possible (exemples: sans enblend, avec enblend)


Note: Ces logiciels existent également sous Windows. Les manipulations sont pratiquement identiques.

1. Installer les logiciels nécessaires


Tapez: sudo aptitude install autopano-sift hugin enblend

2. Créer un panorama

2.1 Les images

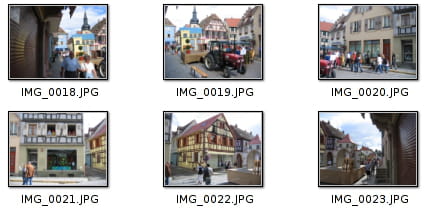

Voici les images que nous allons assembler.


Lors de la prise de vue, il est conseillé d'avoir une zone de recouvrement de 30% minimum entre chaque image adjacente.



Cela aidera AutoPano-Sift à trouver plus facilement les points de correspondance.

2.2 AutoPano-Sift

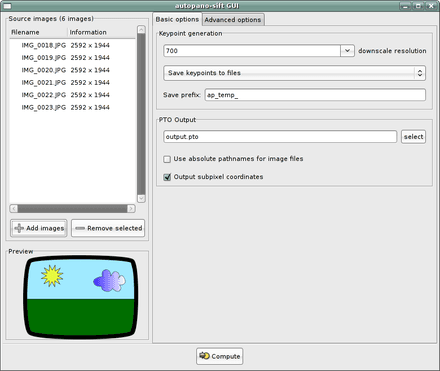

Lancez AutoPano: autopanog

Utilisez le bouton "Add images" et sélectionnez les images à ajouter (utilisez MAJ+clic pour sélectionner plusieurs images d'un coup).

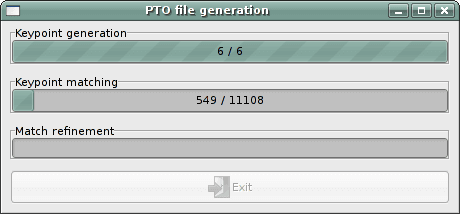

Vous n'avez pas à modifier les paramètres par défaut. Cliquez juste sur le bouton "Compute" en bas et laissez-le calculer.
(Cela peut prendre un certain temps.)


Dès que le bouton "Exit" n'est plus grisé, cliquez dessus pour quitter AutoPano.

Vous obtiendrez un fichier output.pto (dans votre répertoire personnel): copiez-le dans le même répertoire que vos images.

2.3 Hugin: Premier aperçu


Double-cliquez alors sur ce fichier (ou ouvrez-le dans Hugin).

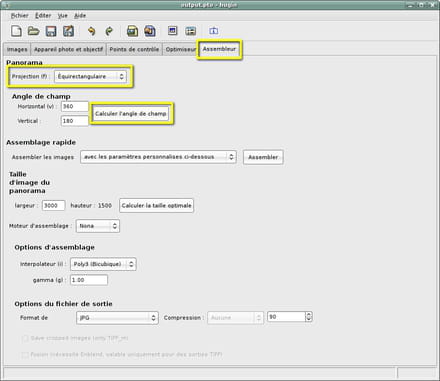

Allez dans l'onglet "Assembleur",
assurez-vous que la projection est "Equirectangulaire"
et cliquez sur "Calculer l'angle de champ".

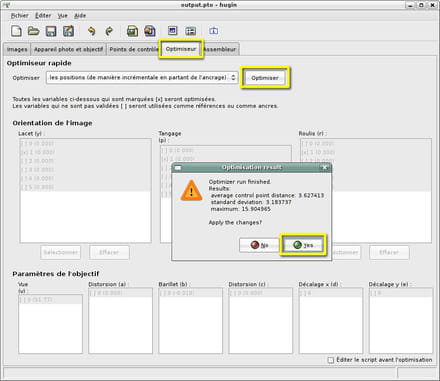

Allez dans l'onglet "Optimiseur", et cliquez sur le bouton "Optimiser".
Après un peu de calcul, une fenêtre de confirmation s'affichera: cliquez sur "Oui".

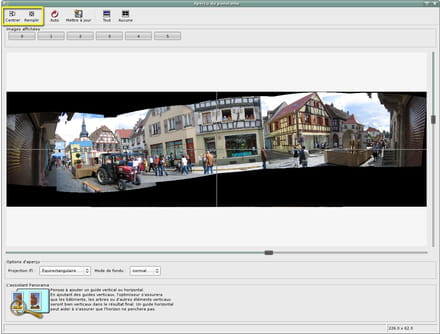

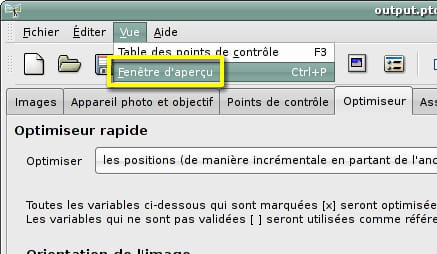

Allez ensuite dans le menu "Vue" > "Fenêtre d'aperçu".


Dans la fenêtre qui s'affiche, cliquez successivement sur "Centrer" et "Remplir".

Voici un premier aperçu de notre panorama:



Comme vous pouvez le voir, l'image est un peu "tordue".
Nous allons guider Hugin en lui indiquant quelques lignes horizontales et verticales.

2.4 Hugin: Ajouter verticales et horizontales

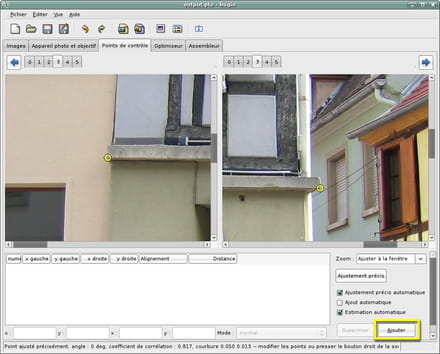

Fermez cette fenêtre et allez dans l'onglet "Points de contrôle".

Affichez la même image à gauche et à droite (par exemple en cliquant sur l'onglet 3 à gauche et à droite).

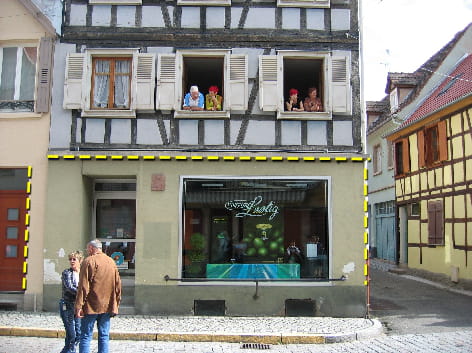

Nous allons aider Hugin en lui indiquant les lignes horizontales et verticales.


Pour indiquer une ligne horizontale ou verticale, il suffit de cliquer sur le point de départ de la ligne dans la fenêtre de gauche et le point d'arrivée dans l'écran de droite.
Cliquez ensuite sur le bouton "Ajouter".
(Hugin détectera automatiquement si c'est une ligne verticale ou horizontale).



Indiquez, si possible, une horizontale et une verticale par image.


Pour voir le résultat, allez dans l'onglet "Optimiseur", bouton "Optimiser", confirmer puis menu "Vue" > "Fenêtre d'aperçu" et boutons "Centrer" et "Remplir".

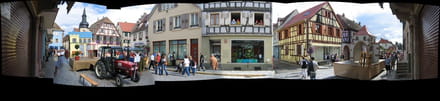

Rien qu'avec nos 3 lignes supplémentaires (1 horizontale et 2 verticales), le résultat est déjà meilleur:



En indiquant ainsi verticales et horizontales, vous améliorerez le résultat.

2.5 Hugin: Lancer le rendu

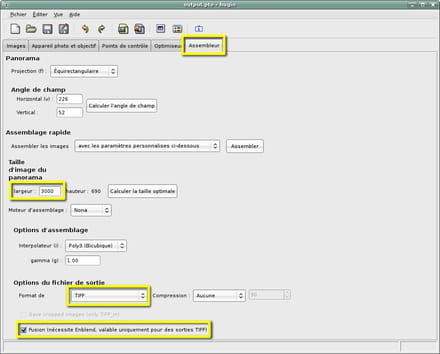

Avant de lancer le rendu final, allez dans l'onglet "Assembleur".
  • Pour choisir la taille de l'image finale, entrez la largeur dans la case "Largeur".
  • Comme format de sortie, il faut impérativement choisir TIFF
  • Cochez la case "Fusion" afin d'utiliser Enblend pour assembler les images.

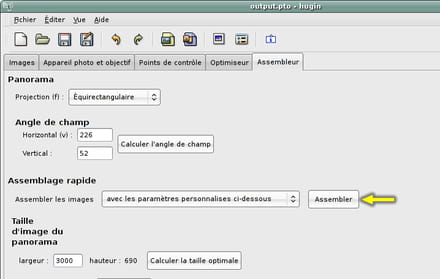

Cliquez ensuite sur le bouton "Assembler", entrez un nom pour l'image finale et cliquez sur "Save".

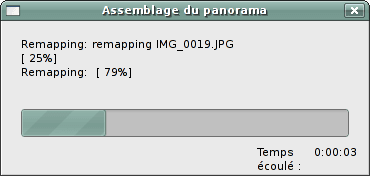

Laissez faire les calculs (ça peut être long).
