Réseau local et partage de connexion Internet

Mai 2015


Sommaire



I. Configurer un réseau entre 2 PC seulement


Il faut avoir une carte réseau 10,100 ou 1000 MBIT/s installée sur chaque PC ! Reliez les cartes avec un câble réseau croisé de type RJ 45 , et vérifiez que les diodes à l'arrière de la carte réseau s'allument !
N'oubliez pas que les cartes réseaux doivent être activées pour que les diodes s'illuminent...

1. Avec Windows Vista


Allez dans le Panneau de configuration > Affichez l'état et la gestion du réseau > Dans le volet à gauche cliquez sur "Gérer les connexions réseau" ; ensuite faites un clic droit sur "Connexion au réseau local", choisissez "Propriétés" !


Dans la fenêtre de connexion au réseau local, vous voyez les différents protocoles qui sont installés.
Pour que vous puissiez partager vos fichiers, jouer en réseau, utiliser vos imprimantes, il faut que ces protocoles soient installés :
  • Client pour les réseaux Microsoft
  • Partage de fichier et d'imprimantes pour les réseaux Microsoft
  • Planificateur de paquets QoS
  • Protocole internet TCP/IP


Si l'un de ces protocoles vous manque, cliquez sur "Installer..." et ajoutez-le.

Nous allons maintenant configurer les adresses de chaque ordinateur, il faut sélectionner le "Protocole Internet TCP/IP" et cliquer sur "Propriétés". Il faut maintenant attribuer une adresse IP à chaque ordinateur, cela peut être fait automatiquement ou vous pouvez les définir vous-même ce qui est de loin préférable. Communément, nous donnerons ces adresses :

PC n°1
Adresse IP : 192.168.0.1
Masque de sous réseau : 255.255.255.0

PC n°2
Adresse IP : 192.168.0.2
Masque de sous réseau : 255.255.255.0

Nous laisserons les DNS vides. Fermez la fenêtre en cliquant sur OK

Vérifions maintenant que les 2 ordinateurs appartiennent bien au même groupe de travail. Pour ceci, il faut faire un clic droit sur l'icône "Ordinateur" dans le menu démarrer et sélectionner "Propriétés", puis cliquer sur "Paramètres système avancés" dans le volet à gauche.

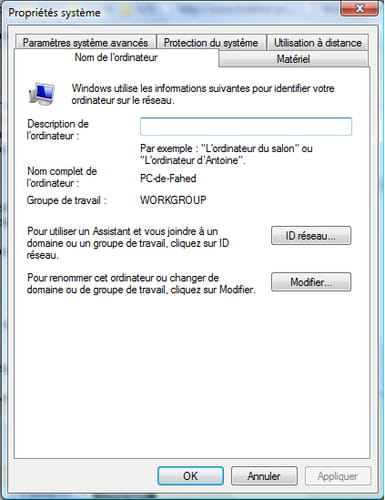

Dans l'onglet "Nom de l'ordinateur", vous verrez le nom de l'ordinateur ainsi que le groupe de travail dans lequel il se trouve. Cliquer sur "ID réseau" pour modifier le groupe de travail, il est préférable que les 2 ordinateurs soient dans le même groupe de travail


L'étape suivante consiste à vérifier que les deux PC communiquent bien ensemble.
  • Tapez "cmd" dans la barre de recherche du menu démarrer et validez :
  • Taper avec le PC n°1, la commande "ping 192.168.0.2" qui permet de vérifier que le PC n°1 voit bien le n°2. Puis essayez "ping nomduPC2".
  • Tapez avec le PC n°2, la commande "ping 192.168.0.1" qui permet de vérifier que le PC n°2 voit bien le n°2. Puis essayez "ping nomduPC1".


La commande "Ipconfig /all" bien pratique vous permet de connaître la configuration réseau du PC si vous avez tout mis en automatique.

L'étape suivante consiste à partager vos dossiers de chaque PC. Il faut d'abord activer le partage :
  • Panneau de configuration > Afficher l'état et la gestion du réseau.

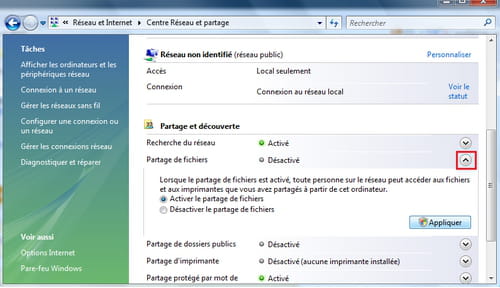

  • A coté du "Partage de fichier", cliquez sur la flèche pour dérouler les options, et cocher la case "Activer le partage de fichiers", puis cliquez sur "Appliquer", et choisissez "Non". Donc choisissez un partage seulement pour les réseaux privés.

  • Un clic droit sur le dossier à partager, cliquez sur "Partage" puis sur "Partage avancé" et cochez la case "Partager ce dossier", attribuez un nom au dossier tel qu'il sera vu dans le réseau.
  • Ouvrez le menu démarrer et cliquez sur "Réseau", vous verrez ainsi les ordinateurs ainsi que tous les dossiers et fichiers qu'ils partagent.

2. Avec Windows XP

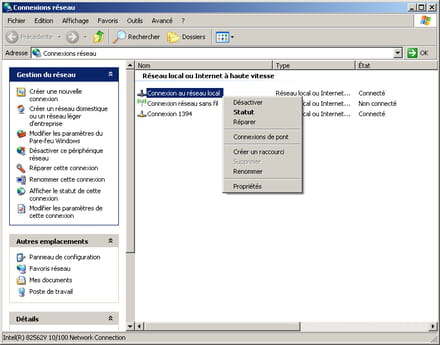

Allez dans le Panneau de configuration, double-cliquez sur "Connexions réseau" ; ensuite faites un clic droit sur "Connexion au réseau local", choisissez "Propriétés" !



Dans la fenêtre de connexion au réseau local, vous voyez les différents protocoles qui sont installés.
Pour que vous puissiez partager vos fichiers, jouer en réseau, utiliser vos imprimantes, il faut que ces protocoles soient installés :
  • Client pour les réseaux Microsoft
  • Partage de fichier et d'imprimantes pour les réseaux Microsoft
  • Planificateur de paquets QoS
  • Protocole internet TCP/IP


Si l'un de ces protocoles vous manque, cliquez sur "Installer..." et ajoutez-le.

Nous allons maintenant configurer les adresses de chaque ordinateur, il faut sélectionner le "Protocole Internet TCP/IP" et cliquer sur "Propriétés". Il faut maintenant attribuer une adresse IP à chaque ordinateur, cela peut être fait automatiquement ou vous pouvez les définir vous-même ce qui est de loin préférable. Communément, nous donnerons ces adresses :

PC n°1
Adresse IP : 192.168.0.1
Masque de sous réseau : 255.255.255.0

PC n°2
Adresse IP : 192.168.0.2
Masque de sous réseau : 255.255.255.0

Nous laisserons les DNS vides. Fermez la fenêtre en cliquant sur OK

Vérifions maintenant que les 2 ordinateurs appartiennent bien au même groupe de travail. Pour ceci, il faut faire un clic droit sur le poste de travail et sélectionner "Propriétés".

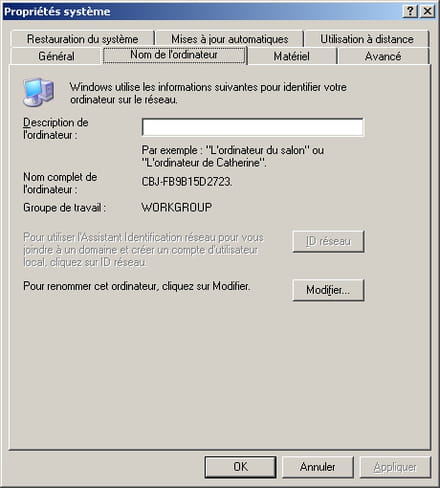

Dans l'onglet "Nom de l'ordinateur", vous verrez le nom de l'ordinateur ainsi que le groupe de travail dans lequel il se trouve. Cliquez sur "ID réseau" pour le modifier le groupe de travail, il est préférable que les 2 ordinateurs soient dans le même groupe de travail



L'étape suivante consiste à vérifier que les deux PC communiquent bien ensemble.
  • Ouvrez l'invite de commande (fenêtre MS-DOS de win 98) en ouvrant le menu Démarrer/exécuter, tapez "cmd") :
  • Tapez avec le PC n°1, la commande "ping 192.168.0.2" qui permet de vérifier que le PC n°1 voit bien le n°2. Puis essayez "ping nomduPC2".
  • Tapez avec le PC n°2, la commande "ping 192.168.0.1" qui permet de vérifier que le PC n°2 voit bien le n°2. Puis essayez "ping nomduPC1".


La commande "Ipconfig /all" bien pratique vous permet de connaître la configuration réseau du PC si vous avez tout mis en automatique.

L'étape suivante consiste à partager vos dossiers de chaque PC, un clic droit sur le dossier à partager, cliquer sur "Partage", attribuez un nom au dossier tel qu'il sera vu dans le réseau.

Faites un clic droit sur l'icône "Favoris réseau" de votre bureau puis cliquez sur "Explorer"(Attention : il y a une différence entre Explorer et Ouvrir), cliquez sur "tout le réseau", puis sur le groupe de travail, vous verrez ainsi les ordinateurs ainsi que tous les dossiers et fichiers qu'ils partagent.

3. Avec Windows 98 (Me?)

  • Faites un clic droit de l'icône "Voisinage réseau" qui se trouve sur votre bureau et sélectionnez "Propriétés" ou bien, allez dans le Panneau de configuration et cliquez sur "Réseau".
  • Dans la fenêtre "Réseau"
    • Dans l'onglet "Configuration", vous voyez les différents protocoles qui sont installés ainsi que les cartes réseaux.
  • Pour que vous puissiez partager vos fichiers, jouer en réseau, partager vos imprimantes, il faut que ces protocoles soient installés :
    • Client pour les réseaux Microsoft
    • Le nom de votre carte réseau
    • Partage des fichier et imprimantes pour les réseaux Microsoft
    • Protocole IPX/SPX
    • Protocole internet TCP/IP


Si l'un de ces protocoles vous manque, cliquez sur "Installer..." et ajoutez-le.

Nous allons maintenant configurer les adresses IP de chaque ordinateur, il faut sélectionner le "Protocole Internet TCP/IP" et cliquer sur "Propriétés" pour "ouvrir la fenêtre des "propriétés TCP/IP"
Il faut maintenant attribuer les adresses IP de chaque ordinateur, vous pouvez les définir vous même ou les mettre en automatique sachant que la méthode manuelle vous permet de maîtriser votre réseau !
Communément, nous donnerons ces adresses :

PC n°1
Adresse IP : 192.168.0.1
Masque de sous réseau : 255.255.255.0

PC n°2
Adresse IP : 192.168.0.2
Masque de sous réseau : 255.255.255.0

En général, les DNS sont désactivés dans le cas de réseau entre 2 ordis, sauf si il y a un partage de connexion à Internet.
Maintenant, il faut vérifier que tous les ordinateurs soient dans le même groupe de travail.
Dans l'onglet "Identification" de votre fenêtre "Réseau", vous verrez le nom de l'ordinateur ainsi que le groupe de travail dans lequel il se trouve, il est préférable que les 2 ordinateurs soient dans le même groupe de travail (par exemple: WORKGROUP)

L'étape suivante consiste à vérifier que les deux PC communiquent bien ensemble.
  • Ouvrir une fenêtre DOS en allant dans "menu Démarrer" puis "exécuter", tapez "command".
  • Taper avec le PC n°1, la commande "ping 192.168.0.2" qui permet de vérifier que le PC n°1 voit bien le n°2. Puis essayer "ping nomduPC2".
  • Taper avec le PC n°2, la commande "ping 192.168.0.1" qui permet de vérifier que le PC n°2 voit bien le n°2. Puis essayer "ping nomduPC1.


La commande "Ipconfig /all" bien pratique vous permet de connaître la configuration réseau du PC en un clin d'oeil.

L'étape suivante consiste à partager vos dossiers de chaque PC. Un clic droit sur le dossier à partager dans l'explorateur choisissez "partager", ensuite prenez, "partager en tant que et attribuez un nom au dossier tel qu'il sera vu dans le réseau.

Faites un clic droit sur l'icône "Voisinage réseau" de votre bureau puis cliquez sur "Explorer" (Attention : il y a une différence entre Explorer et Ouvrir), cliquez sur "Réseau", puis sur le groupe de travail que vous avez créé et vous verrez les ordinateurs ainsi que tous les dossiers et fichiers qu'ils partagent.

II. Avec plusieurs ordinateurs


Chaque PC doit comme précédemment être équipé d'une carte réseau et les drivers adéquats installés.
On choisira de les brancher avec des câbles réseaux droit de type RJ45 sur un Hub ou un switch (le switch marche comme le Hub, mais il est plus performant car il empêche la collision entre les paquets et élimine ceux qui sont altérés).

La configuration doit se faire de la même façon que dit précédemment, ils doivent :
  • Avoir les bons protocoles installés.
  • Avoir le même masque sous-réseau. (255.255.255.0)
  • Avoir des adresses IP du type:
    • - PC n°1 - 192.168.0.1 -
    • - PC n°2 - 192.168.0.2 -
    • - PC n°3 - 192.168.0.3 -
    • Etc...
    • Être dans le même groupe de travail. (Workgroup)

III. Partage de connexion internet.


Un des ordinateurs bénéficie de la connexion et vous souhaitez la partager avec les autres.
La connexion partagée peut être de type ADSL ou Câble. On supposera que cette connexion est déjà configurée sur le PC. Un des PC va jouer le rôle de serveur (PC n°1) et les autres de client (PC n°2 ,3 et 4 ...).
On va donc attribuer l'adresse 192.168.0.1 au PC n°1 qui bénéficie de la connexion Internet, les autres PC prendront respectivement l'adresse IP192.168.0.2, 3 et 4...
Il faut maintenant configurer les passerelles sur les PC n°2, 3 et 4. La passerelle est l'adresse IP du PC n°1 qui bénéficie de la connexion Internet, soit 192.168.0.1 dans notre cas.

a. Sous windows XP et Vista

  • Dans la fenêtre "Propriétés de protocole Internet (TCP/IP)", dans l'onglet "Général",

entrez 192.168.0.1. comme passerelle pour les PC n°2, 3 et 4.
  • Toujours dans l'onglet "Général", cliquez sur "Utiliser l'adresse serveur DNS suivante" et entrez les infos suivantes :
    • Serveur DNS préféré : 192.168.0.1
    • Serveur DNS auxiliaire : rien
    • (Ils correspondent aux DNS (Domaine Name Server) primaire et secondaire.)

b. Sous Windows 98

  • Pour le PC n°1
    • Il faut d'abord installer le service "Partage de connexion Internet". Pour ceci, vous devez aller dans Démarrer / Paramètres / Panneau de configuration / Ajout Suppression de programmes / Installation de Windows / Outils Internet / Sélectionner : "Partage de connexion Internet"
    • Confirmer en cliquant sur "OK"
    • Indiquer le répertoire du CD Windows 98 quand le système le demande
  • Pour les PC n°2, 3 et 4
    • Dans la fenêtre "Propriétés TCP/IP", dans l'onglet "Passerelle", entrez 192.168.0.1 comme nouvelle passerelle et n'oubliez pas de cliquer sur ajouter.
    • Dans l'onglet " Configuration DNS", cliquez sur "activer DNS"
    • Puis rentrer les infos suivantes:
      • Hôte: Mettre le nom du PC1 pour tous les PC (sauf le PC1 lui même)
      • Domaine: Dans "ordre de recherche DNS", mettez "192.168.0.1" et cliquez sur ajouter


©Metathesus

IV. En cas de problème

  • Vérifier le type de noeud :
    • Démarrer > Exécuter puis saisissez : cmd
    • Tapez: ipconfig /all
    • En face de Type de noeud figure la mention Unknown ou Hybrid. Dans le cas contraire :
      • Cliquez sur Démarrer > Exécuter puis saisissez : regedit
      • Parcourez : HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\NetBT\Parameters.
      • Supprimez une entrée portant l'un de ces deux noms : NodeType ou DhcpNodeType.
    • Terminez en redémarrant l'ordinateur.
  • Vérifiez que NetBIOS est activé :
    • Avec le bouton droit de la souris, cliquer sur la connexion réseau puis sur "Propriétés".
    • Sélectionner le protocole TCP/IP puis sur "Propriétés".
    • Cliquez sur le bouton Avancé puis l'onglet WINS.
    • Sélectionnez "Activer NetBIOS avec TCP/IP".
    • Vérifiez que NetBIOS est activé à l'aide de la commande :
    • Démarrer > exécuter > cmd.exe > ipconfig /all


Vérifier que le pare-feu ne bloque pas les ordinateurs du réseau local
Au besoin, désactivez celui-ci un court instant afin de cibler le problème. Voir : Utilisation d'un firewall

Plus de problèmes réseau :

Merci à spnet
