Le TAPE MOD pour les Core2Duo (PC grande marque)

Décembre 2016




LE TAPE MOD


La méthode du "tape mod" est aussi vieille que l'informatique, elle consiste à masquer ou ponter des pins et ainsi tromper le BIOS d'une carte mère en lui faisant croire qu'un CPU avec des caractéristiques différentes est installé.

C'est souvent la seule alternative pour overclocker un processeur sur un PC de grande marque, dépourvu d'options adéquates dans le BIOS.

Les Core 2 Duo qui se prêtent le mieux à cette manipulation sont les Quads Cores Q6600 et 6700, et les duals de la série E4xxx.

Explication de principe


Pour des processeurs séries E4xxx, le bus quad pumped est établi de base à 800Mhz, un pont judicieusement placé sur ces CPU permet de valider un bus de 1066Mhz, ce qui fera grimper la fréquence d'un E4300 de 1800Mhz de base à : 9 x (1066/4) = 2400Mhz environ.
Pour les Q6600, le pin masqué permet de valider une fréquence de bus de 1333Mhz, le processeur affichera alors 3000Mhz !

Mise en garde


Pour que cela fonctionne, il faut impérativement que la carte mère supporte le bus qui sera atteint grâce au tape mod. Il est bien évident que si vous essayer de réaliser cette opération avec un Q6600 sur une carte mère qui ne gère pas le bus 1333Mhz, vous allez au devant, au mieux, d'un refus de booter, au pire........qui sait !?!

Exemple du E4300

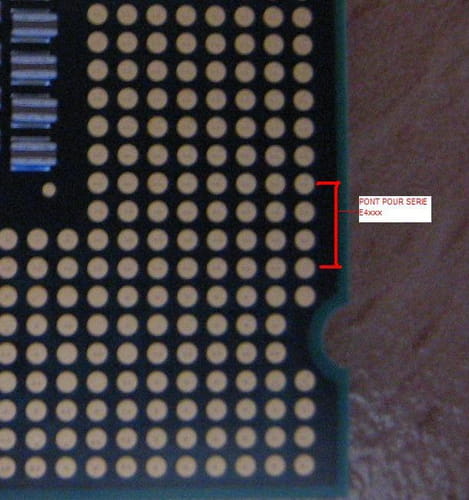

Dans le cas des E4xxx, il s'agit de réaliser un pont entre les pins désignés dans la photos ci-dessus. L'utilisation d'une pâte conductrice, ou d'un stylo conducteur est la meilleur façon de réaliser le pont (attention, la résistance à la chaleur du produit employé doit être d'au moins 80°).

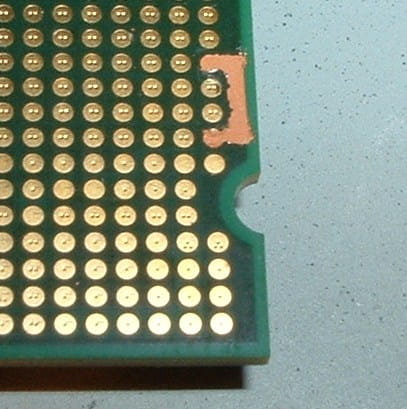

Résultat d'un pont sur E4300


Exemple du Q6600

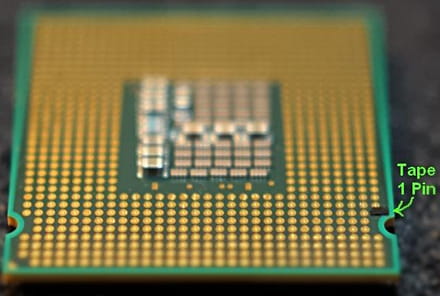

Dans le cas d'un Q6600 (6700), il faut isoler (masquer) un seul pin. Un morceau de scotch électrique isolant :


Conclusion et avertissement


Cette méthode a un avantage : il n'y a rien (en principe) à modifier, seul le bus processeur est augmenté, les autres fréquences (PCI, PCI Express et RAM) se réajustent automatiquement, sans être overclockées. Le seul soucis potentiel concerne le Vcore du CPU qui n'est pas réajusté, ce qui peut parfois être insuffisant avec certains CPU (ce n'est pas le cas d'un Q6600, qui prend très bien 3Ghz avec le Vcore d'origine).

Votre processeur n'est pas mentionné dans l'article ? Effectuez une recherche sur Google : "tape mod" suivi du modèle de votre CPU, vous trouverez sans doute quoi faire, sinon, l'étude approfondie des documents techniques que l'on peut télécharger sur le site d'Intel vous apporteront peut-être la solution.

Avertissement


Si le net regorge d'exemples réussis de "tape mod", on trouve aussi de nombreux cas d'échecs, parfois irrémédiables. Ces modifications ne sont pas anodines et il faut savoir rester humble : cela ne marche pas à tous les coups, une instabilité peut voir le jour suite à cette augmentation de fréquence et la température du CPU sera à surveiller de près, le ventirad pouvant devenir insuffisant.
