Installer Vista sur un RAID 0 matériel


Personne ne contestera que Vista est plus lourd et gourmand que son prédécesseur, Windows XP. La constante évolution technologique des cartes mères a permis aux constructeurs d'intégrer le RAID sur la majorité de leurs produits et permet à la plupart d'entre nous de profiter des bienfaits de cette technologie, qui transfigure littéralement Vista.
En effet, cet OS installé sur un volume RAID 0 performant est d'une réactivité sans commune mesure avec ce qu'un disque seul, même très performant, peu offrir.
Vista est "taillé" pour le RAID... et en plus, c'est si simple à installer ainsi, seules contraintes : avoir une carte mère compatible et deux disques durs SATA au moins.

Cet article va vous décrire la marche à suivre pour monter un RAID 0 matériel et y installer Windows Vista. La carte mère utilisée ici est munie d'un contrôleur RAID Intel ICH10R, le descriptif fait donc référence spécifiquement à ce type de matériel. La manipulation est transposable à n'importe quelle carte mère à chipset Intel, quelque soit le socket.

Concernant les chipsets Nvidia et les contrôleurs associé, voir cette astuce: RAID sur controleur Nvidia


Sommaire :

Étape 1 : Choix et installation des disques durs


Pour monter un RAID 0, il faut deux disques SATA II au minimum, l'ensemble est appelé "grappe" (Array ou matrice en anglais).
Pour optimiser au mieux l'utilisation du volume des disques, il est fortement conseillé d'utiliser des disques de tailles identiques.
En effet, si deux disques de 250 Go nous permettront d'obtenir un volume final de 500Go, l'utilisation d'un disque de 250Go combiné avec un disque de 80Go ne donnera qu'un volume final de 160 Go (170 Go sur les 250 du premier disque seront inutilisables)
Dans cette démonstration, nous allons utiliser deux disques SATA II de 160 Go non formaté (Maxtor et Hitachi).
J'attire votre attention sur le fait que le RAID 0 n'apporte aucune sécurité concernant les données, en cas de panne de l'un des disques, la grappe entière est perdue. Par conséquent, il est préférable de faire des sauvegardes régulières de vos données personnelles.

Étape 2 : Mise en oeuvre du contrôleur


Entrez dans le bios (touche "Suppr" pour la plupart des cartes mère)

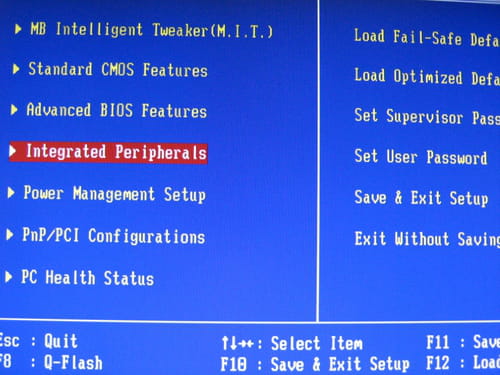

Allez dans la rubrique "Integrated Péripherals"


Non actif par défaut, nous allons donc mettre en oeuvre le contrôleur RAID de la carte mère.

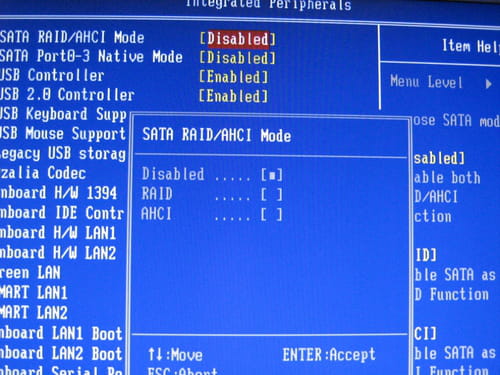

C'est dans le sous-menu "SATA RAID /AHCI Mode" de "Integrated Péripherals" que nous allons trouver cette fonction, validez l'option "RAID".


L'inconvénient majeur des controleurs Intel, c'est qu'il ne laisse pas le choix des ports SATA paramètrable en RAID (au contraire d'un controleur Nvidia), l'ajout d'un disque ou d'un lecteur suplémentaire ayant une interface SATA devient problèmatique si la carte mère n'est pas munie d'un controleur additionnel (souvent de marque Jmicron ou Marvell).

Sauvegarder les modifications réalisées dans le BIOS (en général, touche F10), puis redémarrer l'ordinateur.

Étape 3 : Configuration de la grappe


A la suite du post du BIOS, un nouvel écran va apparaître, c'est la page d'accès au contrôleur RAID.
Une combinaison de touches doit être enfoncées à cet instant pour pouvoir entrer dans le mode configuration ("Alt I" pour Intel).

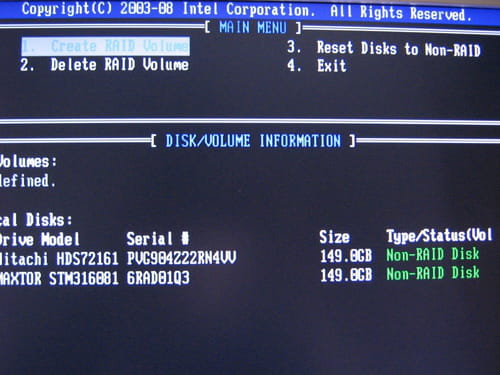

L'image suivante montre l'écran de configuration, c'est là où nous allons créer la grappe.


On peu constater que les disques durs sont bien détecté comme "non-RAID Disk". A ce stade, il faut selectionner l'option 1 : "Create RAID Volume".
Validez par "Entrée":

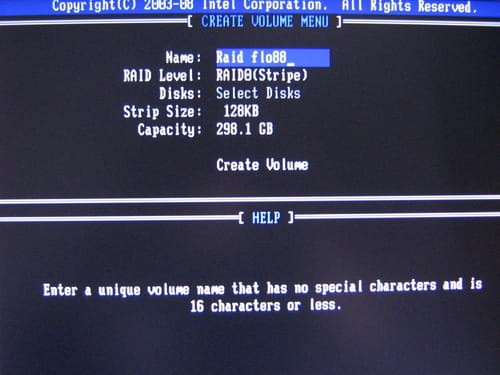

Donnez un nom à votre volume RAID ("flo88" dans l'exemple ci-dessus). Vous remarquerez que la partie inférieur de l'écran affiche une aide simplifié sur les choix possibles pour chaque item.

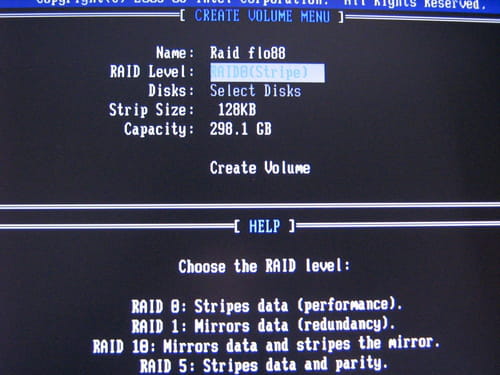

Sélectionnez le type de grappe RAID que vous souhaitez monter (RAID 0 dans notre cas) à la ligne "RAID Level":

Choix des disques


Dans le cas de deux disques, la fonction "Select Disks" est grisé, pas le choix puisqu'il en faut deux minimum pour un RAID0.
Dans le cas ou il y a plus que deux disques, sélectionnez ceux qui serviront à monter le RAID.

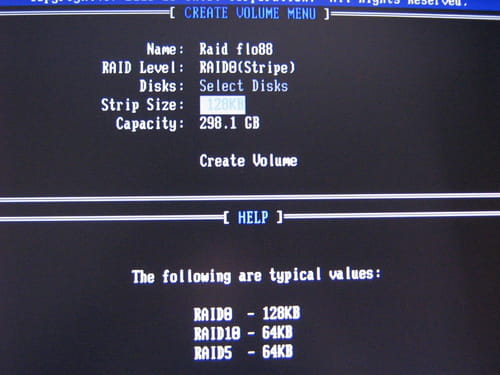

La ligne "Strip Size" permet de choisir la taille des clusters qui seront utilisés par la grappe:


Par défaut, cette valeur est proposé à 128KB pour un RAID0, je vous conseille de ne pas le changer.

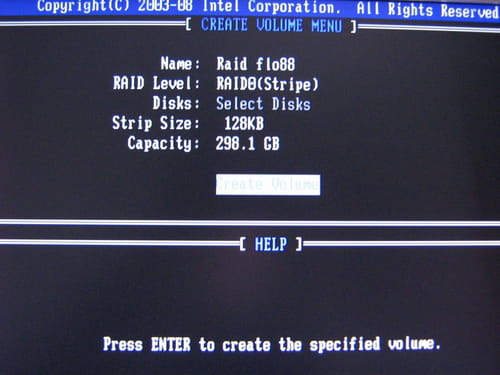

La validation et la sauvegarde de la grappe se font en sélectionnant "Create Volume" :

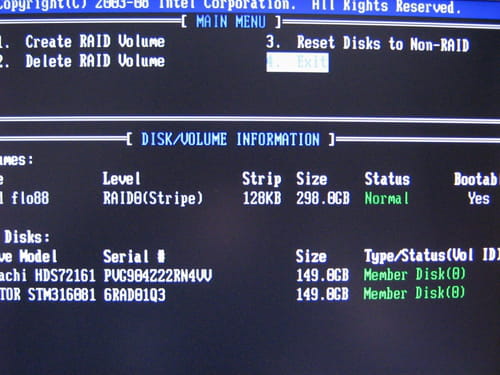

L'écran qui apparaît ensuite fait un récapitulatif et permet de controler que le volume RAID est bien configuré comme vous le souhaitiez:


Contrôler que le volume est bien sur "YES" dans la colonne "Bootable" et que le volume final est bien conforme à celui attendu (dans notre exemple, 2 disques de 149 Go sont bien égaux à 298Go formaté)

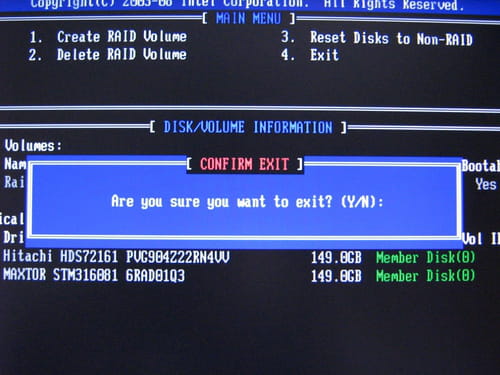

Pour quitter cet écran et redémarrer le PC : choisir "4. Exit" puis valider:


Choisissez "Y" pour confirmez et sauvegardez définitivement la création du RAID.

Entrez à nouveau dans le bios de la carte mère pour éventuellement changer l'ordre de boot:

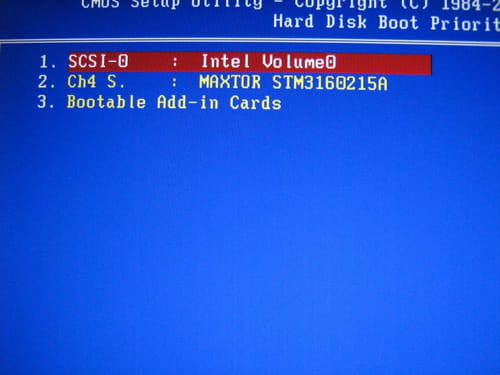

Dans le menu "Hard Disks Boot Priority", la grappe doit apparaître sur la 1° ligne et sous la forme d'un disque unique de type SCSI et portant le nom "Intel Volume0" (dans notre exemple).
]

Étape 4 : Installation de Vista

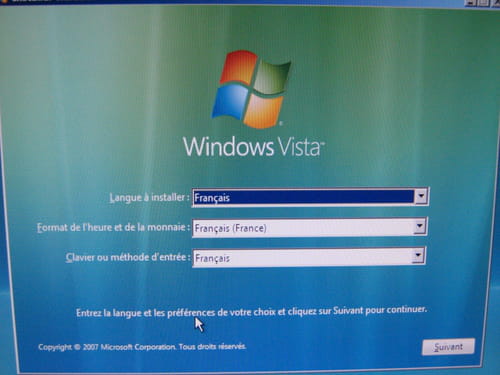

Une fois passé les premières étapes d'installation de Vista, vous allez arriver sur l'écran de choix du disque de destination.
Et c'est là qu'apparaît tous l'avantage d'utiliser Vista : finis la galère du chargement des pilotes RAID via le lecteur disquette !! (Quand on a le bon pilote !)
En effet, vista reconnaît nativement la majorité des contrôleurs RAID existant.
Malgré tout, et si par hasard votre volume RAID n'était pas visible dans l'écran ci-dessous, il est toujours possible de charger les pilotes en utilisant la fonction "charger un pilote" via une clef USB.

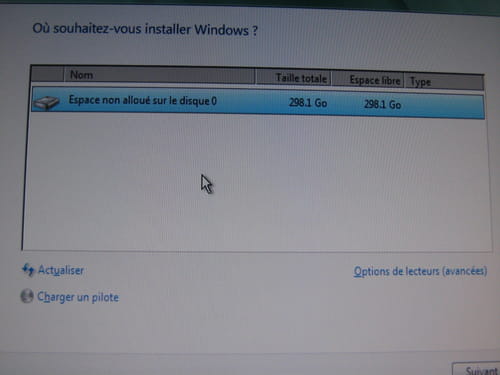

Si tout s'est bien passé, votre volume est visible à sa valeur (298 Go dans notre démonstration) comme un "espace non alloué sur le disque 0".
Là, deux options s'offrent à vous:
  • Installer Vista sur la totalité de l'espace disponible (pour ce faire, sélectionner le disque puis cliquer sur "suivant")
  • Créer des partitions pour y installer Vista sur celle de son choix, c'est pour ce cas de figure que nous allons opter. (Cliquer sur "options de lecteurs (avancées)" pour faire apparaître les options de partitionnement et de formatage)

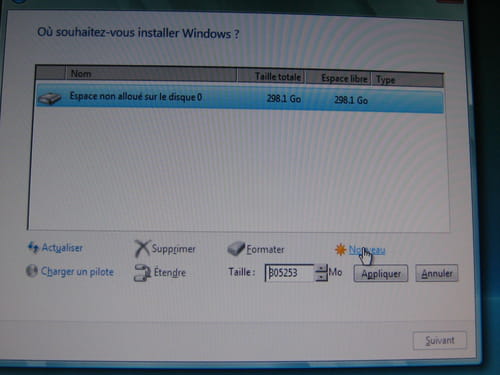

Cliquer sur "nouveau", puis dans la zone "taille" choisissez la taille du volume sur lequel vous souhaitez installer Vista.
Cliquer sur "Appliquer" pour faire prendre en compte les changements.

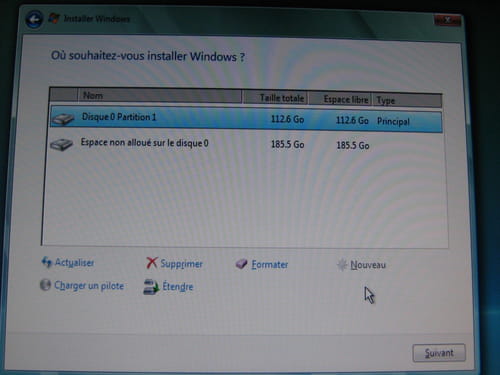

A ce stade, vous pouvez soit poursuivre l'installation en cliquant sur "suivant", soit continuer à créer une ou plusieurs partitions et les formater.
Je vous conseille de continuer directement l'installation, la création des partitions et leurs formatages peuvent être faits une fois Vista installé, via le gestionnaire de disque.

L'installation de Vista va continuer, il suffit de suivre l'assistant.
Reportez-vous à cette astuce pour le déroulement de l'installation logicielle de Vista :
installation de Vista

Annexe


Nous allons, pour finir, aborder un point important :

Clear CMOS


Peut-être serez-vous un jour confronté à une réinitialisation du BIOS. Plusieurs raisons peuvent amener à cette situation :
  • Une mauvaise manipulation dans le bios (volontaire, involontaire, provoqué par le fiston par exemple).
  • La pile de sauvegarde du bios HS.
  • Une réinitialisation automatique suite à un gros overclocking ou à une erreur de paramétrage pendant les phases de tests.
  • La liste n'est pas exhaustive.


Qu'en est-il de votre volume RAID et de vos données ?

En effet, la réinitialisation du BIOS va avoir pour effet de désactiver le contrôleur de la carte mère (rappelez-vous, nous l'avons activé à l'étape 2) et vous allez constater avec horreur que Windows ne démarre plus !
Pas de panique : Il suffit de reprendre les manipulations des étapes 2 (et éventuellement, 3), pour résumer : remettre en service le contrôleur, valider les ports SATA sur lesquels les disques utilisés pour le RAID se trouvent branchés, au démarrage suivant, entrer dans la configuration du contrôleur RAID et vérifier que la grappe est toujours bien constituée (cette dernière précaution n'étant pas indispensable).
Ce qu'il faut retenir, c'est que quelque soit le type de RAID que vous avez utilisé, vos données ne seront pas perdues dans ce cas de figure.

Lien:


Choisir son disque dur

article ccm: le raid
