Diagramme GANTT


Le diagramme de GANTT est un outil permettant de modéliser la planification de tâches nécessaires à la réalisation d'un projet. Il s'agit d'un outil inventé en 1917 par Henry L. GANTT.

Etant donné la relative facilité de lecture des diagrammes GANTT, cet outil est utilisé par la quasi-totalité des chefs de projet dans tous les secteurs. Le diagramme GANTT représente un outil pour le chef de projet, permettant de représenter graphiquement l'avancement du projet, mais c'est également un bon moyen de communication entre les différents acteurs d'un projet.

Ce type de modélisation est particulièrement facile à mettre en oeuvre avec un simple tableur mais il existe des outils spécialisés dont le plus connu est Microsoft Project. Il existe par ailleurs des équivalents libres (et gratuits) de ce type de logiciel.

Création d'un diagramme GANTT


Dans un diagramme de GANTT chaque tâche est représentée par une ligne, tandis que les colonnes représentent les jours, semaines ou mois du calendrier selon la durée du projet. Le temps estimé pour une tâche se modélise par une barre horizontale dont l'extrémité gauche est positionnée sur la date prévue de démarrage et l'extrémité droite sur la date prévue de fin de réalisation. Les tâches peuvent s'enchaîner séquentiellement ou bien être exécutées en parallèle.

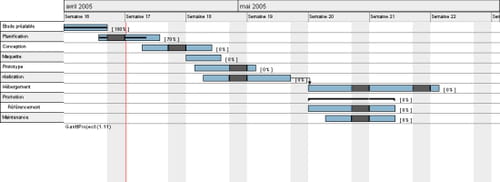

Diagramme GANTT d\



Dans le cas où les tâches s'enchaînent séquentiellement, des relations d'antériorité peuvent être modélisées par une flèche partant de la tâche en amont vers la tâche en aval. La tâche en aval ne peut être exécutée tant que la tâche amont n'est pas réalisée.

Relations d\



Au fur et à mesure de l'avancement d'une tâche, la barre la représentant est remplie proportionnellement à son degré d'accomplissement. Ainsi il est rapidement possible d'avoir une vue sur l'avancement du projet en traçant une ligne verticale traversant les tâches au niveau de la date du jour. Les tâches accomplies sont ainsi situées à gauche de cette ligne, les tâches non commencées sont à droite, tandis que les tâches en cours de réalisation sont traversées par la ligne. Si leur remplissage est située à gauche de la ligne, la tâche est en retard par rapport au planning !

Idéalement, un tel diagramme ne devrait pas posséder plus de 15 ou 20 tâches afin qu'il puisse tenir sur une simple page A4. Si le nombre de tâches est plus important il est possible de créer des diagrammes annexes détaillant la planification des tâches principales.

Jalons


De plus, il est possible de faire apparaître sur le planning des événements importants autre que les tâches elles-mêmes, constituant des points d'accroche pour le projet : il s'agit des tâches jalons (en anglais milestones).

Les jalons permettent de scinder le projet en phases clairement identifiées, évitant ainsi d'avoir une fin de projet à trop longue échéance (on parle généralement d'« effet tunnel » pour désigner un projet de longue durée sans échéance intermédiaire). Un jalon peut être la production d'un document, la tenue d'une réunion ou bien encore un livrable du projet. Les jalons sont des tâches de durée nulle, représentées sur le diagramme par un symbole particulier, la plupart du temps un triangle à l'envers ou un losange.

Représentation d\

Ressources


Il est généralement possible (et utile) de faire apparaître des ressources, humaines ou matérielles, sur le diagramme, afin de permettre d'estimer les besoins et donner une idée du coût global.

Dans un soucis de concision, les initiales ou les noms des responsables de chaque tâche seront parfois suffisants.

Outils

Pour une lecture illimitée hors ligne, vous avez la possibilité de télécharger gratuitement cet article au format PDF :
Gantt-diagramme-de-gantt .pdf

Réalisé sous la direction de , fondateur de CommentCaMarche.net.
