Installer un serveur VPN sous Windows XP

Mars 2015

Intérêt d'un VPN


La mise en place d'un réseau privé virtuel
permet de connecter de façon sécurisée des ordinateurs distants au travers
d'une liaison non fiable (Internet), comme s'ils étaient sur le même réseau
local.


Ce procédé est utilisé par de nombreuses entreprises afin
de permettre à leurs utilisateurs de se connecter au réseau d'entreprise hors de leur lieu
de travail. On peut facilement imaginer un grand nombre d'applications possibles :

  • Accès au réseau local (d'entreprise) à distance et

de façon sécurisée pour les
travailleurs nomades
  • Partage de fichiers sécurisés
  • Jeu en réseau local avec des machines distantes
  • ...

Mise en place d'un VPN sous Windows XP


Windows XP permet de gérer nativement des réseaux privés virtuels de petite
taille, convenant pour des réseaux de petites entreprises ou familiaux (appelés SOHO,
pour Small Office/Home Office).
Ainsi pour mettre
en place un réseau privé virtuel il suffit d'installer au niveau du réseau local
un serveur d'accès distant (serveur VPN) accessible depuis Internet et de paramétrer chaque client
pour lui permettre de s'y connecter.

Installation du serveur VPN sous Windows XP


Dans notre exemple nous admettrons que la machine destinée à faire office de serveur VPN
sur le réseau local possède deux interfaces; une vers le réseau local
(une carte réseau par exemple) et une vers Internet (une connexion ADSL ou une connexion
par câble par exemple). C'est via son interface connectée à Internet que
les clients VPN se connecteront au réseau local.


Afin de permettre à cette machine de gérer des réseaux privés
virtuels, il suffit d'ouvrir l'élément Connexions réseau (Network Connection)
dans le Panneau de configuration. Dans la fenêtre ainsi ouverte, double-cliquez sur Assistant de nouvelle
connexion
(New connection wizard) :


assistant nouvelle connexion



Appuyez ensuite sur la touche Suivant :


assistant nouvelle connexion

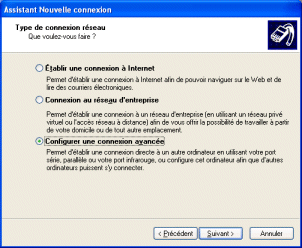

Parmi les trois choix proposés dans la fenêtre, sélectionnez "Configurer une connexion avancée" :


configurer une connexion avancée

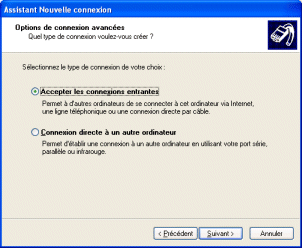

Dans l'écran suivant sélectionnez "Accepter les connexions entrantes" :


Accepter les connexions entrantes




L'écran suivant présente des périphériques à sélectionner pour une connexion directe.
Il se peut qu'aucun périphérique ne soit proposé. Sauf besoin particulier vous n'aurez pas besoin d'en sélectionner :


choix des périphériques

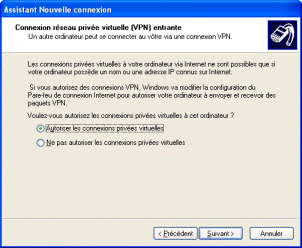

Dans la fenêtre suivante sélectionnez
"Autoriser les connexions privées virtuelles" :


autoriser les connexions privées virtuelles



Une liste des utilisateurs du système apparaît, il suffit de sélectionner ou ajouter les utilisateurs
autorisés à se connecter au serveur VPN :


choisir les utilisateurs



Sélectionnez ensuite la liste des protocoles autorisés via le VPN :


nouvelle connexion



Un clic sur le bouton Propriétés associé au protocole TCP/IP
permet de définir les adresses IP que le serveur affecte au client pour toute la durée de la session.
Si le réseau local sur lequel se trouve le serveur ne possède pas d'adressage spécifique
vous pouvez laissez le serveur déterminer automatiquement une adresse IP. Par contre si le réseau possède
un plan d'adressage spécifique vous pouvez définir la plage d'adresse à affecter :


propriétés TCP/IP

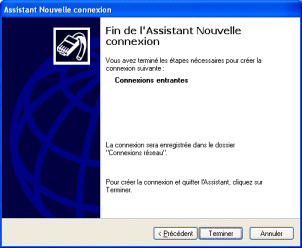

La configuration du serveur VPN est désormais achevée, vous pouvez cliquer sur le bouton Terminer :


Terminer

Installation du client VPN sous Windows XP


Afin de permettre à un client de se connecter à votre serveur VPN, il est nécessaire
de définir tous les paramètres de connexion (adresse du serveur, protocoles à utiliser,
...). L'assistant de nouvelle connexion disponible à partir de l'icône Connexions réseau
du panneau de configuration permet cette configuration :


assistant nouvelle connexion



Appuyez ensuite sur la touche Suivant :


assistant nouvelle connexion



Parmi les trois choix proposés dans la fenêtre, sélectionnez "Connexion au réseau d'entreprise" :


connexion au réseau d\

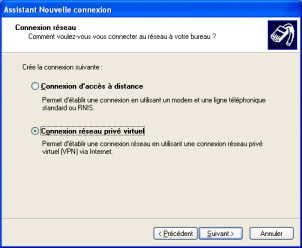

Dans l'écran suivant sélectionnez "Connexion réseau privé virtuel" :


connexion réseau privé virtuel



Entrez ensuite un nom décrivant au mieux le nom du réseau privé virtuel auquel vous souhaitez vous connecter :


nom de la connexion au réseau privé virtuel

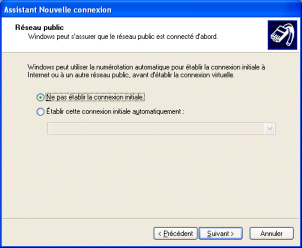

L'écran suivant permet d'indiquer si une connexion doit être établie préalablement à la connexion au réseau
privé virtuel. La plupart du temps (si vous êtes sur une connexion permanente, un accès ADSL ou câble) il ne sera
pas nécessaire d'établir la connexion puisque l'ordinateur est déjà connecté à Internet, dans le cas contraire
sélectionnez la connexion à établir dans la liste :


connexion initiale



Afin d'accéder au serveur d'accès distant (serveur VPN ou hôte) il est indispensable de spécifier son adresse
(adresse IP ou nom d'hôte).
Si celui-ci ne possède pas une adresse IP fixe, il sera nécessaire de l'équiper d'un dispositif
de nommage dynamique (DynDNS) capable de lui affecter un nom de domaine et de spécifier ce nom dans le champ ci-dessous :


nom de l\



Une fois la définition de la connexion VPN terminée, une fenêtre de connexion demandant un nom d'utilisateur
(login) et un mot de passe s'ouvre à vous :


Invite de connexion au réseau privé virtuel



Avant de se connecter il est nécessaire de procéder à quelques réglages en
cliquant sur le bouton Propriétés en bas de fenêtre.
Une fenêtre comportant un certain nombre d'onglets permet ainsi de paramétrer plus finement la connexion.
Dans l'onglet Gestion de réseau sélectionnez le protocole PPTP dans la liste déroulante, sélectionnez
le protocole Internet (TCP/IP) et cliquez sur Propriétés :


Onglet gestion de réseau - protocole PPTP



La fenêtre s'affichant permet de définir l'adresse IP que la machine cliente aura lors
de la connexion au serveur d'accès distant. Cela permet d'avoir un adressage cohérent avec l'adressage
distant. Ainsi le serveur VPN est capable de faire office de serveur DHCP, c'est-à-dire
de fournir automatiquement une adresse valide au client VPN. Pour ce faire il suffit de sélectionner l'option "Obtenir une adresse automatiquement" :


propriétés d\




Dans le cas où le client utilise le DHCP, si le serveur affecte une adresse IP interne, le client
sera connecté au réseau d'entreprise et bénéficiera des services de celui-ci mais n'aura plus accès
à Internet via l'interface utilisée car l'adresse IP n'est pas routable. Afin de permettre au client d'être connecté
au VPN tout en ayant accès à Internet à travers cette connexion
il faut que le serveur VPN soit configuré de telle manière
à partager sa connexion à Internet ! Ainsi le bouton Avancé permet de faire en sorte que le client utilise
la passerelle du serveur VPN dans le cas où ce dernier partage sa connexion :


propriétés d\




Afin de pouvoir mettre en place la liaison VPN, il est nécessaire que les
firewalls intermédiaires, notamment le pare-feu natif de XP,
soient configurés de manière à laisser s'établir la connexion.
Ainsi, il est nécessaire de désactiver le pare-feu natif de Windows XP de la
façon suivante :

  • Dans le panneau de configuration cliquez sur Connexions réseau,
  • Cliquez avec le bouton droit sur la connexion que vous utilisez,
  • Sélectionnez l'onglet Paramètres avancés,
  • Assurez-vous que l'option Pare-feu de connexion Internet est désactivée.


Plus d'informations


Pour plus d'informations sur les réseaux privés virtuels, n'hésitez pas à consulter la page
dédiée à ce sujet
. Pour toute question, vous pouvez utiliser le forum de CCM.


Article écrit par [mailto:webmaster@commentcamarche.net Jean-François PILLOU]
